1.概述

1.1该集合式并联电容器主要用于10kV、35kV工频电力系统进行无功补偿。以提高电网功率因数，减少线损，改善电压质量，充分发挥发电、供电设备的效率。由于该产品采用集合式结构，因而占地面积小，安装维护方便，可靠性高，运行费用省，特别是适用于大型变电站户外集中补偿及城市电网改造。

1.2 该产品目前有BFMH、BAMH等2个系列。

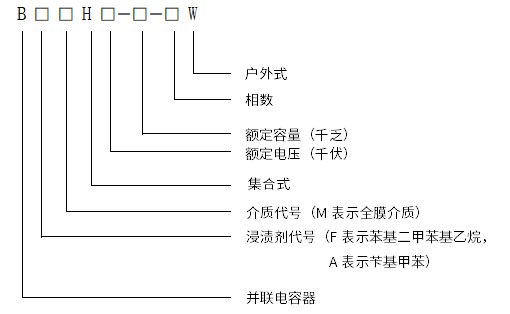

1.2.1 该产品型号的代表意义如下：

1.2.2 示例：BAMH11/√3－8000－3W

        表示：浸渍苄基甲苯，全膜介质的集合式并联电容器，额定电压为11/√3kV，额定容量为8000kvar，三相，户外式。

1.3 使用环境条件

1.3.1安装地点海拔高度不超过1000米。

      注:用于海拔高于1000米地区的电容器,订货时请特别注明。

1.3.2 使用环境温度

a. 用苯基二甲苯基乙烷浸渍的产品：－25℃～＋45℃; b. 用苄基甲苯浸渍的产品：－40℃～＋45℃。

1.3.3抗震强度：水平方向0.25g，垂直方向0.125g。

1.3.4 周围不含有对金属有严重腐蚀气体或蒸汽，无导电尘埃，无剧烈的机械振动。

2.主要性能指标

2.1集合式并联电容器的主要参数和外形尺寸见附表1（10KV），图1-4；附表2（35），图9-12。电容器的成套布置方式灵活多样，故仅提供部分典型布置形式以供参考，见图5-8和图13-15。图中场地尺寸均有裕度，在保证安全距离的情况下，用户可以做适当的调整，也可根据自己的情况选择其他的布置方式。

2.2稳态过电压

电容器的连续运行电压为1.00Un,且能在如表1所规定的稳定过电压下运行相应的时间。能为电容器所耐受而不受到显著损伤的过电压值取决于持续时间,总的次数和电容器的温度,表1中高于1.15Un过电压是以在电容器的寿命期间发生总共不超过200次为前提确定的。

表1

工频过电压	******持续时间	说         明
1.10Un	长  期	指长期工作电压的更高值应 不超过1.10Un
1.15Un	每24小时中30分钟	系统电压调整与波动
1.20Un	5分钟	轻负荷时电压升高
1.30Un	1分钟	轻负荷时电压升高



2.3 操作过电压和过电流

    用不重击穿和无弹跳的开关投切电容器时可能发生第一个峰值不大于2√2倍施加电压(方均根值),持续时间不大于1/2周波的过渡过电压,相应过渡过电流峰值可能达到100In,在这种情况下,允许每年操作1000次。

2.4稳态过电流

电容器允许在由于电压升高及谐波造成的有效值为1.3In的稳定过电流下运行，对于电容具有******正偏差的电容器，这个过电流允许达到1.43In。

2.5工频加谐波过电压

    如果电容器在不高于1.10Un下长期运行,则包括所有谐波分量在内的电压峰值不超过1.2√2Un。

2.6 电容偏差

    电容器的电容与其额定值的偏差不超过0～＋5%，三相电容器任意两相实测电容值中******值与最小值之比≤1.02。

2.7 电容器的介质损耗角正切值

全膜介质结构电容器：tgd不大于0.0004。

2.8在使用环境温度内电容器在额定容量下连续运行时，其内部油温不超过65℃。

2.9出线套管爬距：10kV不小于410mm；35kV不小于1200mm

2.10导电杆能承受的扭距见表2。

表2

导电杆螺杆	螺母扳手的扭距N×m
	******值	最小值
M16	98	78
M20	196	156



3.结构简介与特点

3.1  结构简介

3.1.1 集合式并联电容器主要由内部电容器单元、框架、箱体、油补偿器和出线套管组成。电容器单元内的元件全部采用露箔式结构，每个元件串有一根熔丝，当某个元件击穿时，其它完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，将故障元件切除，从而使电容器能继续正常运行。电容器单元安装在框架上，根据不同的电压和容量作适当的电气连接，并通过导线与箱盖上的出线套管相联，供进出线及放电线圈联接用。根据用户的要求可将放电线圈放在电容器箱体侧壁或箱盖上。

3.1.2箱体由钢板焊接而成，箱盖上装有出线套管，金属膨胀器及压力释放器。箱壁两侧焊有吊装攀（8000kvar以上的大容量产品装有片式散热器），箱壁一侧的下部装有注油阀、取油样阀及M16接地螺栓。

3.1.3所有规格的集合式电容器均采用金属膨胀器来补偿箱体内的油因温度变化而产生的体积变化。金属膨胀器由不锈钢薄板焊接而成。由于采用了全密封结构，因此不需要对箱体内的冷却绝缘油进行定期过滤和更换。

3.1.4电容无功补偿装置一般由高压开关柜、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、隔离开关、接地刀闸、集合式电容器等组成。当采用双星形接线时,还包括中性点电流不平衡保护用电流互感器。

3.1.5串联电抗器串接在电容器回路中,用于抑制高次谐波,限制合闸涌流。

A.用于抑制5次及以上谐波时,电抗器可按Xl/Xc=4.5%～6%配置。

B.用于抑制3次及以上谐波时,电抗器可按Xl/Xc=12%～13%配置。

C．仅用于限制合闸涌流时，电抗器可按Xl/Xc=0.5%～1%配置。

3.1.6 放电线圈并接在电容器的两端,当电容器断开电源时,能将电容器两端剩余电压在5秒内自Un降至50V以下。

3.2  特点

3.2.1 集合式并联电容器采用小元件加内熔丝的设计方案，靠内熔丝将损坏的元件断开仅使容量有微小的变化，电容器仍能继续运行，延长了检修周期，提高了运行可靠性。

3.2.2集合式并联电容器由多个带铁壳的电容器单元组合而成，容量大小，一次结线方式及继电保护形式可根据用户需要而定，方便省事。

3.2.3集合式并联电容器由于将多个电容器单元组合在一个箱体内，因此它与普通构架式电容器组相比，具有占地面积小，用于户外安装不必建房，可大大节省基建投资；同时安装方便，对电容器组的维护、检测也只需要在一台电容器上进行，大大减少了运行维护工作量及费用。

4.继电保护

4.1 电容器内部故障保护形式

    根据一次结线方式的不同，集合式并联电容器采用电压纵差保护和开口三角不平衡电压保护，或中心点不平衡电流保护。

4.1.1 电压纵差保护：每相设置一台一次线圈带中间抽头，并带两个二次线圈的专用放电线圈，其二次线圈按差动方式接线后接一个电压继电器，作为电容器内部故障的指令元件。

4.1.2 开口三角不平衡电压保护：每相设置一台放电线圈，三相的二次线圈接成开口三角后接一个电压继电器，作为电容器内部故障的指令元件，启动开关跳闸，其整定值按某个串联段电压超过1.1～1.15倍额定值进行计算设定。

4.1.3 双星形中性点不平衡电流保护：在两中性点间接一个电流互感器。其二次侧接一个电流继电器作为电容器内部故障的指令元件，启动开关跳闸。

4.2  集合式并联电容器外部保护形式

4.2.1 过电压保护按不超过1.1Un要求整定。

4.2.2 失压保护按母线电压的60%进行整定。

4.2.3 过电流速断保护按短路进行整定，过电流按躲过******负荷进行整定。

4.2.4 用户亦可根据自己的要求选择继电保护的形式。
