1. 概述

本说明书适用于频率50Hz或60Hz、额定电压1kV以上交流电力系统用并联电容器，该电容器主要为工频交流电力系统提供无功功率，用来提高电网功率因数、降低损耗、改善电压质量、充分发挥发电、供电设备的效率。

高压并联电容器产品性能优良，质量可靠。电容器开发、设计、制造及试验严格执行国际电工委员会标准IEC60871-1、国家标准GB/T 11024.1～4和电力行业标准DL/T 840要求，关键参数均高于标准要求。

2. 电容器的名称和型号

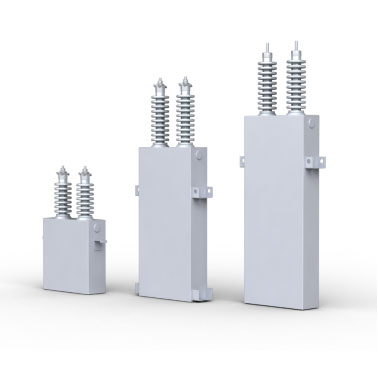

2.1 电容器的名称—高压并联电容器

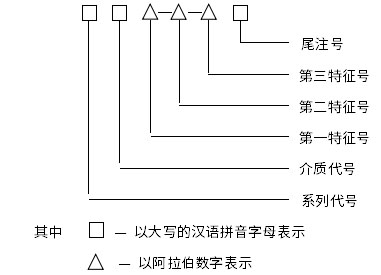

2.2 电容器型号表示方法

2.2.1 系列代号：B—并联电容器 A—交流滤波电容器

2.2.2 介质代号：FM—二芳基乙烷(S油)或苯基乙苯基乙烷（PEPE油）浸全膜介质 AM—苄基甲苯（C101油）浸全膜介质

2.2.3 第一特征号：表示额定电压，以kV为单位。

2.2.4 第二特征号：表示额定容量，以kvar为单位。

2.2.5 第三特征号：表示相数：1为单相，3为三相（内部星接），1×3W为单相连接，三相独立。

2.2.6 尾注号： W — 户外式电容器 G — 高原用电容器

如：BAM12-334-1W

表示：并联电容器，苄基甲苯浸全膜介质，额定电压12kV，额定容量334kvar，单相，户外使用。

铭牌上符号表示电容器装有内放电电阻，表示装有内熔丝。

3. 主要技术参数及主要技术性能指标

电容器技术参数和性能以订货协议为准，主要参数在产品铭牌上给出。以下是通用技术性能。

3.1电容器一般使用在周围环境空气温度为-40℃～+45℃（即-40/B）的场所，安装地区海拔不超过1000m。型号中带尾注“G”的产品可使用在海拔1000m以上。有特殊要求订货时，应特别加以说明。

3.2 电容器的电容偏差不超过额定值的-3％～+5％，三相电容器中在任何两线路端子间测得的******与最小电容之比：200kvar及以下不大于1.05，200kvar以上不大于1.02。

3.3 电容器损耗角正切在温度20℃时，在额定频率和额定电压下测量应符合以下规定：

浸渍全膜介质电容器有放电电阻和内熔丝不应大于0.0003；无放电电阻和内熔丝应不大于0.0002。

3.4 电介质的电气强度：

电容器端子间的电介质应能承受下列两种试验电压之一，历时10s。

A、工频交流电压：2.15Un（Un为额定电压）

B、直流电压：4.3Un

三相电容器应适当调整试验电压，保证每相承受上述耐压值。

1.5 电容器端子与外壳的绝缘水平应能承受表1所列的试验电压：

表1：绝缘水平

绝缘等级（kV）	电容器额定电压（kV）	绝缘水平（kV）
		工频试验电压，1min		雷电冲击试验电压
		干试	湿试	1.2~5/50μs/峰值
3	3.15	25	18	40
6	6.3、6.6、6.6/√3、7.2/√3	25	25	60
10	10.5、11、11/√3、12/√3、	42	35	75
20	20、22、22/√3、24/√3	65	50	125

3.6电容器允许在不超过1.1倍额定电压下每24h中8h长期运行，并能在1.15倍额定电压（瞬时过电压除外）下每昼夜运行不超过30min。为了延长电容器使用寿命，电容器应经常保持在不超过额定电压下运行。（详见表2）

表2：稳态过电压能力

工频过电压	******持续时间	说明
1.10Un	每24h内8h	系统电压调整和波动
1.15Un	每24h内30min	系统电压调整和波动
1.20Un	5min	轻负荷时电压升高
1.30Un	1min	轻负荷时电压升高

*注：表中高于1.15Un的过电压应在电容器的寿命期内发生不超过200次

3.7 电容器允许在由于电压升高和高次谐波引起的不超过1.3倍额定电流下长期

运行，对于电容具有******正偏差的电容器，这个过电流允许达到1.37倍额定电流。如果电容器在不高于1.10Un下长期运行，则包括所有谐波分量在内的电压值应不超过1.2√2Un。

注：电容器的额定电流是指额定容量的电容器，在正弦波、额定频率、额定电压下所通过的电流。

3.8 电容器套管及导电杆的机械强度

3.8.1 焊锡式套管

A、200kvar以下的电容器套管应能承受400N水平拉力；

B、200kvar～1000kvar的电容器套管应能承受500N水平拉力；

C、1000kvar以上的电容器套管应能承受900N水平拉力；

D、电容器导电杆能承受的扭矩应符合表3的要求

表3：电容器导电杆承受扭矩

接线头螺纹	螺母扳手的扭矩N·m
接线头螺纹	******值	最小值
M10	10	5.0
M12	15	7.5
M16	30	25
M20	52	26

3.8.2 压接式套管

A、与套管中心线平行的静止拉力1500N；

B、与套管中心线垂直的静止拉力1000N；

C、螺母扳手的扭矩******值为40N·m；

3.9 内部装有放电电阻的电容器与电源断开后，能在10min内由额定电压的峰值降至75V以下；若要在5min内由额定电压的峰值降至50V以下或其他技术要求，则应在订货时特别加以说明。

4. 主要结构

4.1电容器主要组成部分

4.1.1 电容器主要由箱壳和器身组成，器身由心子和外绝缘包封件组成，其中箱壳内充满液体介质作浸渍剂。心子由若干个元件和绝缘件组合而成，元件是由两张铝箔及放在其中间的数层聚丙稀薄膜绕卷压扁而成。心子中的元件按一定的串并联方式连接，以满足不同电压和电容的要求。为了提高产品局部放电性能和降低损耗，采用铝箔折边和凸出焊接技术。

具有内熔丝的电容器内部每个元件均串有一根熔丝，当元件击穿时，与其并联的完好元件即对其放电，使熔丝在毫秒级时间内熔断，保证击穿的故障元件迅速切除，若电容变化在5%内，电容器仍可以继续运行。

4.1.2 箱壳用薄钢板或不锈钢板焊接制成，箱壳通过变形对其内部液体介质体积随温度变化进行补偿。箱盖上有出线套管，在箱壁两侧焊有供搬运和安装用的吊攀，在一侧吊攀上装有接地螺栓，符号为（有的在底部两侧还装有地脚，供安装使用）。

4.2 6kV、10kV等级三相电容器内部为星形接线或独立端子引出，每相均有放电电阻。

5. 常规电容器参数表

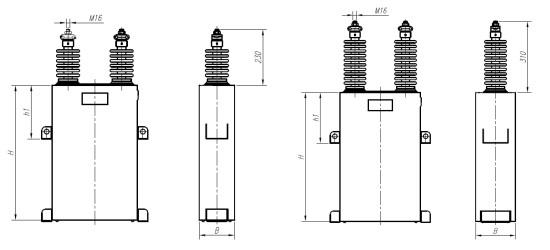

表6：外置熔丝标准化产品标准化参数表

型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	尺寸（mm）
型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	B	h3	H
BAM	6.6/√3-50-1W	6.6/√3	13.12	50	10.97	4.4	17	145	90	180
	6.6/√3-67-1W	6.6/√3	17.58	50	14.69	4.7	19	145	120	210
	6.6/√3-100-1W	6.6/√3	26.24	50	21.93	5.2	23	145	120	270
	6.6/√3-134-1W	6.6/√3	35.16	50	29.39	5.8	27	145	120	330
	6.6/√3-150-1W	6.6/√3	39.36	50	32.9	6	30	145	120	370
	6.6/√3-200-1W	6.6/√3	52.48	50	43.86	6.8	37	145	120	470
	6.6/√3-250-1W	6.6/√3	65.61	50	54.83	8	42	145	220	550
	6.6/√3-300-1W	6.6/√3	78.73	50	65.8	11	50	173	220	560
	6.6/√3-334-1W	6.6/√3	87.65	50	73.25	10.5	52	173	220	600
	6.6/√3-400-1W	6.6/√3	104.97	50	87.73	13	61	173	220	720
	6.6/√3-417-1W	6.6/√3	109.43	50	91.46	13.5	64	173	220	750
	6.6/√3-500-1W	6.6/√3	131.21	50	109.66	15	75	173	220	870
	7.2/√3-50-1W	7.2/√3	12.03	50	9.21	4.5	18	145	90	180
	7.2/√3-67-1W	7.2/√3	16.12	50	12.35	4.7	19	145	120	210
	7.2/√3-100-1W	7.2/√3	24.06	50	18.43	5.4	24	145	120	270
	7.2/√3-134-1W	7.2/√3	32.23	50	24.69	6	27	145	120	330
	7.2/√3-150-1W	7.2/√3	36.08	50	27.64	6.3	29	145	120	370
	7.2/√3-200-1W	7.2/√3	48.11	50	36.86	7	35	145	120	450
	7.2/√3-250-1W	7.2/√3	60.14	50	46.07	8	41	145	220	540
	7.2/√3-300-1W	7.2/√3	72.17	50	55.29	9	48	173	220	560
	7.2/√3-334-1W	7.2/√3	80.35	50	61.55	10	52	173	220	610
	7.2/√3-400-1W	7.2/√3	96.22	50	73.72	11	60	173	220	710
	7.2/√3-417-1W	7.2/√3	100.31	50	76.85	13	62	173	220	730
	7.2/√3-500-1W	7.2/√3	120.28	50	92.14	14.5	74	173	220	870
	11/√3-50-1W	11/√3	7.87	50	3.95	4.7	19.2	145	90	190
	11/√3-67-1W	11/√3	10.55	50	5.29	4.6	20	145	120	220
	11/√3-100-1W	11/√3	15.75	50	7.9	5.2	24	145	120	290
	11/√3-134-1W	11/√3	21.1	50	10.58	6.7	30.7	145	120	360
	11/√3-150-1W	11/√3	23.62	50	11.84	6.7	32.1	145	120	380
	11/√3-200-1W	11/√3	31.49	50	15.79	7.7	38.9	145	120	480
	11/√3-250-1W	11/√3	39.36	50	19.74	7.4	41	145	220	570
	11/√3-300-1W	11/√3	47.24	50	23.69	11.1	53.5	173	220	590
	11/√3-334-1W	11/√3	52.59	50	26.37	11.1	54	173	220	650
	11/√3-400-1W	11/√3	62.98	50	31.58	13	64	173	220	740
	11/√3-417-1W	11/√3	65.66	50	32.92	14	66	173	220	770
	11/√3-500-1W	11/√3	78.73	50	39.48	16	78	173	220	910

表6续

型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	尺寸（mm）
型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	B	h3	H
BAM	12/√3-50-1W	12/√3	7.22	50	3.32	4.3	17	145	120	200
	12/√3-67-1W	12/√3	9.67	50	4.45	5	20	145	120	220
	12/√3-100-1W	12/√3	14.43	50	6.63	5.6	24	145	120	280
	12/√3-134-1W	12/√3	19.34	50	8.89	6.7	28	145	120	350
	12/√3-150-1W	12/√3	21.65	50	9.95	6.5	30	145	120	370
	12/√3-200-1W	12/√3	28.87	50	13.27	7.7	36	145	120	460
	12/√3-250-1W	12/√3	36.08	50	16.59	8	42	145	220	550
	12/√3-300-1W	12/√3	43.3	50	19.9	11	49	173	220	560
	12/√3-334-1W	12/√3	48.21	50	22.16	12	56	173	220	610
	12/√3-400-1W	12/√3	57.73	50	26.54	12.77	63.7	173	220	720
	12/√3-417-1W	12/√3	60.19	50	27.67	13.3	64	173	220	750
	12/√3-500-1W	12/√3	72.17	50	33.17	15	74	173	220	880
	11-50-1W	11	4.55	50	1.32	4.7	19	145	120	200
	11-100-1W	11	9.09	50	2.63	5.6	25	145	120	280
	11-134-1W	11	12.18	50	3.53	6.3	29	145	120	350
	11-150-1W	11	13.64	50	3.95	6.7	32	145	120	370
	11-200-1W	11	18.18	50	5.26	7.5	38	145	120	460
	11-250-1W	11	22.73	50	6.58	8.7	45	145	220	560
	11-300-1W	11	27.27	50	7.9	11	52	173	220	570
	11-334-1W	11	30.36	50	8.79	12	57	173	220	630
	11-400-1W	11	36.36	50	10.53	13.5	65	173	220	730
	11-417-1W	11	37.91	50	10.98	13.8	67	173	220	760
	11-500-1W	11	45.45	50	13.16	16	77	183	220	830
	12-100-1W	12	8.33	50	2.21	5.6	25	145	120	280
	12-120-1W	12	10	50	2.65	6	28	145	120	320
	12-134-1W	12	11.17	50	2.96	6.6	30	145	120	340
	12-150-1W	12	12.5	50	3.32	6.8	32	145	120	370
	12-200-1W	12	16.67	50	4.42	7.7	38	145	120	470
	12-250-1W	12	20.83	50	5.53	8.6	44	145	220	550
	12-300-1W	12	25	50	6.63	11	51	173	220	570
	12-334-1W	12	27.83	50	7.39	11.5	55	173	220	620
	12-400-1W	12	33.33	50	8.85	13.3	64	173	220	730
	12-417-1W	12	34.75	50	9.22	14	65	173	220	750
	12-500-1W	12	41.67	50	11.06	15	75	183	220	820

注：1. 表中数据仅供参考，实际数据以订货为准；

2. 其他型号电容器也可根据需求定制；

3. 滤波电容器、串联电容器可根据工程参数定制；

4. 详细参数数据以具体项目确认参数为准；

表7：内置熔丝标准化产品标准化参数表

型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	尺寸（mm）
型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	B	h3	H
BAM	6.6/√3-200-1W	6.6/√3	52.48	50	43.86	7.5	37.6	145	120	460
	6.6/√3-250-1W	6.6/√3	65.61	50	54.83	8	42	145	220	570
	6.6/√3-300-1W	6.6/√3	78.73	50	65.8	10.3	50	173	220	590
	6.6/√3-334-1W	6.6/√3	87.65	50	73.25	11.3	55	173	220	650
	6.6/√3-400-1W	6.6/√3	104.97	50	87.73	12.7	63	173	220	760
	6.6/√3-417-1W	6.6/√3	109.43	50	91.46	14	66	173	220	790
	6.6/√3-500-1W	6.6/√3	131.21	50	109.66	14	76	173	220	920
	7.2/√3-200-1W	7.2/√3	48.11	50	36.86	7.4	36	145	120	480
	7.2/√3-250-1W	7.2/√3	60.14	50	46.07	8.3	42	145	220	570
	7.2/√3-300-1W	7.2/√3	72.17	50	55.29	10	49	173	220	590
	7.2/√3-334-1W	7.2/√3	80.35	50	61.55	11	54	173	220	640
	7.2/√3-400-1W	7.2/√3	96.22	50	73.72	12.8	63	173	220	760
	7.2/√3-417-1W	7.2/√3	100.31	50	76.85	13	64	173	220	780
	7.2/√3-500-1W	7.2/√3	120.28	50	92.14	15.5	74	173	220	910
	11/√3-200-1W	11/√3	31.49	50	15.79	7.9	38	145	120	490
	11/√3-250-1W	11/√3	39.36	50	19.74	9	47	145	220	620
	11/√3-300-1W	11/√3	47.24	50	23.69	10	53	173	220	600
	11/√3-334-1W	11/√3	52.59	50	26.37	12	55	173	220	690
	11/√3-400-1W	11/√3	62.98	50	31.58	13.5	65	173	220	770
	11/√3-417-1W	11/√3	65.66	50	32.92	14	67	173	220	800
	11/√3-500-1W	11/√3	78.73	50	39.48	16	78	173	220	940
	12/√3-250-1W	12/√3	36.08	50	16.59	9	44	145	220	590
	12/√3-300-1W	12/√3	43.3	50	19.9	11	53	173	220	610
	12/√3-334-1W	12/√3	48.21	50	22.16	12	58	173	220	680
	12/√3-400-1W	12/√3	57.73	50	26.54	13.5	65	173	220	770
	12/√3-417-1W	12/√3	60.19	50	27.67	13	66	173	220	790
	12/√3-500-1W	12/√3	72.17	50	33.17	15	76	173	220	920
	11/2/√3-200-1W	11/2/√3	62.98	50	63.16	7.6	38	145	220	500
	11/2/√3-250-1W	11/2/√3	78.73	50	78.96	10	47	145	220	600
	11/2/√3-300-1W	11/2/√3	94.47	50	94.75	11	54	173	220	610
	11/2/√3-334-1W	11/2/√3	105.18	50	105.48	12	58	173	220	650
	11/2/√3-400-1W	11/2/√3	125.96	50	125.33	13	67	173	220	780
	11/2/√3-417-1W	11/2/√3	131.32	50	131.7	14	69	173	220	810
	11/2/√3-500-1W	11/2/√3	157.45	50	157.91	16	82	183	220	890
	12/2/√3-200-1W	12/2/√3	57.73	50	53.08	9	40	145	220	480
	12/2/√3-250-1W	12/2/√3	72.17	50	66.34	10.5	46	145	220	580
	12/2/√3-300-1W	12/2/√3	86.6	50	79.61	11.5	52	173	220	590
	12/2/√3-334-1W	12/2/√3	96.41	50	88.64	12	57	173	220	650
	12/2/√3-400-1W	12/2/√3	115.47	50	106.15	13.5	66	173	220	760
	12/2/√3-417-1W	12/2/√3	120.37	50	110.66	14	68	173	220	790

表7续

型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	尺寸（mm）
型号	规格	额定电压 kV	额定电流 A	额定频率 Hz	额定电容 kvar	油重 kg	重量 kg	B	h3	H
BAM	12/2/√3-500-1W	12/2/√3	144.33	50	132.69	16	79	183	220	860
	11-334-1W	11	30.36	50	8.79	10	55	145	220	770
	11-400-1W	11	36.36	50	10.53	12	64	145	220	900
	11-417-1W	11	37.91	50	10.98	14	69	173	220	820
	11-500-1W	11	45.45	50	13.16	15	78	173	220	940
	12-334-1W	12	27.83	50	7.39	12	60	145	220	810
	12-400-1W	12	33.33	50	8.85	13.9	66	145	220	900
	12-417-1W	12	34.75	50	9.22	15	70	173	220	830
	12-500-1W	12	41.67	50	11.06	16.2	78	173	220	950
	11/2-200-1W	11/2	36.36	50	21.06	8	38	145	120	490
	11/2-250-1W	11/2	45.45	50	26.32	10.5	46	145	220	580
	11/2-300-1W	11/2	54.55	50	31.58	11	52	173	220	600
	11/2-334-1W	11/2	60.73	50	35.16	12	57	173	220	650
	11/2-400-1W	11/2	72.73	50	42.11	13	65	173	220	760
	11/2-417-1W	11/2	75.82	50	43.9	14	67	173	220	790
	11/2-500-1W	11/2	90.91	50	52.64	16	79	183	220	870
	12/2-250-1W	12/2	41.67	50	22.12	9	48	145	220	640
	12/2-300-1W	12/2	50	50	26.54	12	57	173	220	650
	12/2-334-1W	12/2	55.67	50	29.55	13	61	173	220	700
	12/2-400-1W	12/2	66.67	50	35.39	14	70	173	220	790
	12/2-417-1W	12/2	69.5	50	36.89	14.5	71	173	220	830
	12/2-500-1W	12/2	83.33	50	44.23	15	82	183	220	930
